一、產品介紹：
濟南思明特科技有限公司研發的安全閥在線校驗儀采用閥瓣位移法判開方式進行在線檢測，并且可在線對突跳安全閥壓力整定，并網后的閥門的壓力整定，電站鍋爐安全閥、汽機安全閥、過熱器安全閥在線校驗不需要系統變壓，不擾動工況。其特點在于能夠彌補因現場光線不足而無法正常使用的缺陷，并且具有降低操作工序、減少工作量、提高安全閥檢測效率的優點。適用于石油石化、化工、電力、天然氣、冶金、海洋石油及特檢等行業安全閥在線調校驗。
二、安全閥在線校驗裝置技術參數
1、外加提升力：實時顯示實際提升力大小和百分比進度狀況。
2、力傳感器量程：
1）量程范圍：0～50Kg
2）量程范圍：0～200Kg
3）量程范圍：0～500Kg
4）量程范圍：0～2000Kg
5）量程范圍：0～5000kg
3、安全閥在線校驗，檢測口徑范圍：6 mm ～500mm；檢測壓力范圍：0.2Mpa ～48Mpa。
4、位移傳感器精度：±0.05%F*S
5、開啟壓力測量誤差：＜±1%
6、數據存儲能力：可存儲10000 個安全閥的測定數據
7、閥瓣開啟高度：＜0.2mm 在線校驗不擾動生產工況。
三、安全閥在線校驗儀特點
能對各種規格結構尺寸的彈簧式安全閥、泄壓閥的檢測， 彈簧式閥桿外露有無螺紋進行校驗。
校驗主機預裝彈簧式安全閥在線校驗和先導式安全閥在線校驗雙校驗操作系統。先導式安全閥在線校驗系統能夠分別對導閥和主閥進行校驗，并根據安全閥相關參數自動記錄并計時密封試驗時間。
主機具備歷史校驗數據查詢顯示功能，能在主機上查詢校驗的數據記錄。
儀器具有USB 接口可把測定數據傳輸?shù)轿C(jī)上，以數據庫的形式在微機上實現數據存儲、查詢、顯示、打印，完全實現安全閥科學、系統的管理。

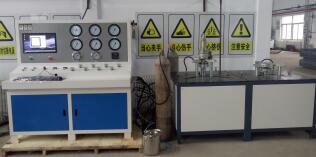

安全閥校驗裝置主要用于DN32~400mm法蘭式安全閥、 ″~ ″螺紋式安全閥、全啟式/微啟式安全閥，常規厚薄法蘭式安全閥、國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥密封性能、起跳壓力、回座壓力等性能測試。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截斷閥、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中，如果設備在保壓過程中發生泄漏，可以自動進行壓力補償，具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作，壓力顯示數字化，自動識別、記錄整定壓力；測試數據自動進入數據庫；自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求，專門設計制造的，從設備的硬件到軟件，完全能夠滿足閥門等各種試壓件的試壓需求。
飛機液壓安全閥試驗臺主要用于飛機用安全閥、液控單向閥、換向閥、截斷閥等承壓件的高壓測試系統，可以實現安全閥的起跳壓力、回座壓力、密封性能。本試驗臺出口壓力無級可調，高、中、低壓安全閥在同一校驗臺上校驗。

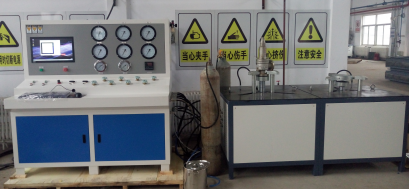

安全閥定壓校驗臺配氣體增壓系統，可直接將中壓氣體增至高壓，用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構，操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構，校驗時不用放置中心墊。適應不同通徑，高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構，適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板，壓力指針顯示，即時精確，方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據，也可以打印出試驗數據條。 系統配置有自動夾緊工裝，用于人孔蓋的自動裝夾密封，并配置有數據采集裝置用于產品的自動密封。

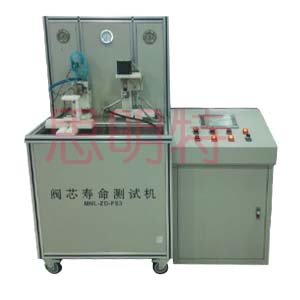

閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力。可進行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗
|
