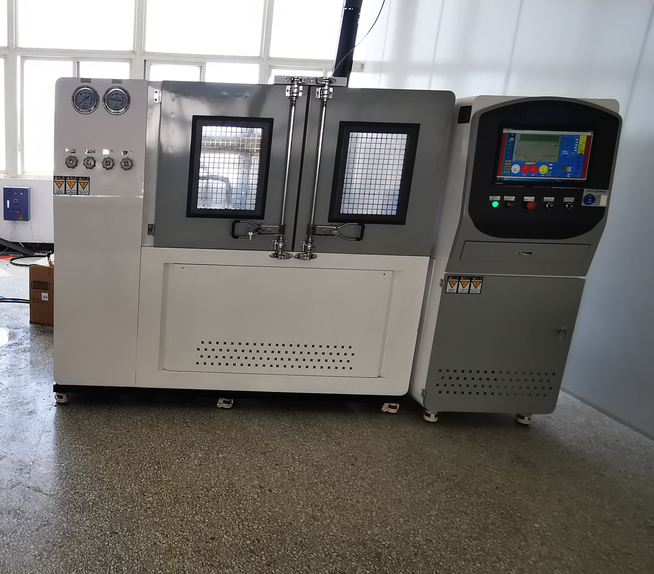

總孔隙度測定
1樣品制備
采集未被污染的頁巖樣品,如果需要洗油按照GB/T29172一2012的3.6 執行。
將樣品粉碎至425μm~830μm(20目~35目),稱取質量為30g~100g的樣品。
將樣品放入烘箱中,在105C條件下烘干至恒重,記錄烘干后樣品質量為m。
2測試方法
2.1視密度測試
按照GB/T 23561.3執行。
2.2體積標定
2.2.1在空白的樣品室內放置若干個已知體積的圓柱型鋼塊,裝滿樣品室后密閉樣品室。
2.2.2向參比室內充人壓力約1.378 MPa(200 psi)的氦氣,待壓力穩定后,分別記錄參比室和樣品室的壓力值。
2.2.3打開連接閥,等待參比室與樣品室的壓力平衡(壓力平衡時間不少于25 min),然后記錄平衡壓力值。
2.2.4打開排氣閥,排空樣品室及參比室內的氣體。
2.2.5打開樣品室,從樣品室取出一個圓柱型鋼塊,密閉樣品室。
2.2.6重復2.2.2~2.2.5步驟,測試3次~5次。
2.2.7利用波義爾定律計算并標定參比室和樣品室的體積。
2.3 骨架體積測試
2.3.1將樣品放人樣品室,封閉樣品室。
2.3.2向參比室內充入壓力約1.378 MPa(200 psi)的氦氣,待壓力穩定后,分別記錄參比室壓力p:以及樣品室壓力p..
2.3.3打開連接閥,待壓力平衡后(壓力平衡時間不少于25 min),記錄系統壓力pb。
2.3.4打開放氣閥,將氦氣排出,取出樣品,測試結束。
|
