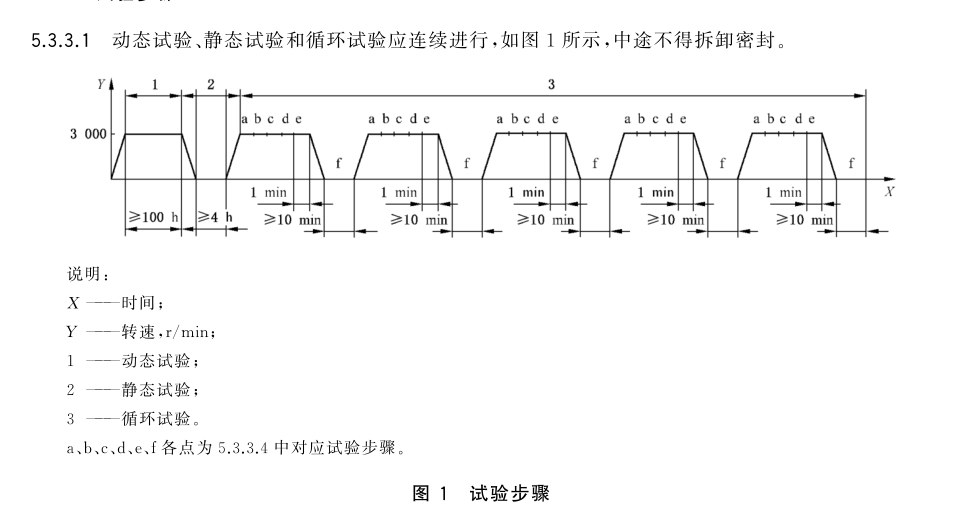

動態試驗應在 規定的基點條件和 3 000r / min 轉速下連續運轉 100 h , 每隔 4 h 測量并記錄一次試驗壓力、溫度、轉速、泄漏量和功率消耗。
靜態試驗應在規定的基點條件和零轉速下保持 4 h , 每隔 1 h 測量并記錄一次試驗壓力、溫度和泄漏量。
循環試驗應在規定的溫度和壓力下, 按如下步驟進行:
a )密封在基點溫度和壓力下, 以 3 000r / min 的轉速運行, 直至平穩。
b )將密封腔里的液體壓力降至表 3 規定的循環試驗最低壓力, 然后重新建立基點壓力。
c )將密封腔里的液體溫度降到表 3 規定的循環試驗最低溫度, 平穩運行至少 10 min , 重新建立基點條件。
d )將密封腔里的液體溫度提高到表 3 規定的循環試驗最高溫度, 平穩運行至少 10 min , 重新建立基點條件。 試驗介質為礦物油時, 當達到基點條件后, 把將密封腔壓力提高至表 3 規定的循環試驗最高壓力, 平穩運行至少 10 min , 重新建立基點條件。
e )如果可行, 密封停止沖洗 1 min 。
f )試驗停止運行( 0r / min )至少 10 min , 記錄泄漏量。
g )重復 a ) ~f ) 4 次, 共循環 5 次。
對于配有抑制密封的布置方式 2 密封, 除按照 5.3.3.2~5.3.3.4 試驗外, 應在不拆解密封且內側密封處于基點條件的情況下, 對抑制密封進行如下試驗:
a )向抑制密封腔中通入 0.07 MPa 的緩沖氣, 保持轉速為 3 000r / min , 運轉 2 h , 每 10 min 記錄一次試驗壓力、溫度、轉速、氣體泄漏量。
b )在完成 a )步后, 向抑制密封腔中注入如表 2 規定的緩沖液, 試驗溫度在表 3 中的循環溫度范圍內, 壓力為 0.28 MPa 。 重新啟 動, 保持壓力并在 3 000r / min 轉速下運轉 8 h , 每隔 1 h 測量并記錄一次試驗壓力、溫度、泄漏量和功率消耗。
c )在完成 b )步后, 采用 規定的緩沖液對密封進行靜態試驗, 試驗壓力 為 1.7 MPa , 保壓1 h , 記錄試驗壓力、溫度和泄漏量。
試驗結束后, 測量密封環磨損量, 密封端面的磨損量應根據測量前后端面高度差的平均值來計算。 測量應在密封端面周圍上 4 個大致均布的點上進行。
|
