高壓儲氣瓶組組合閥門氣密性試驗方法

試驗原理
將組合閥門與增壓管路連接,置于真空艙體中。測試時,將組合閥門用純氦氣加壓至試驗壓力,當.組合閥門存在泄漏時,氦氣進人真空艙并被吸人檢漏儀,檢漏儀顯示出漏率。
試驗步驟
1系統連 接

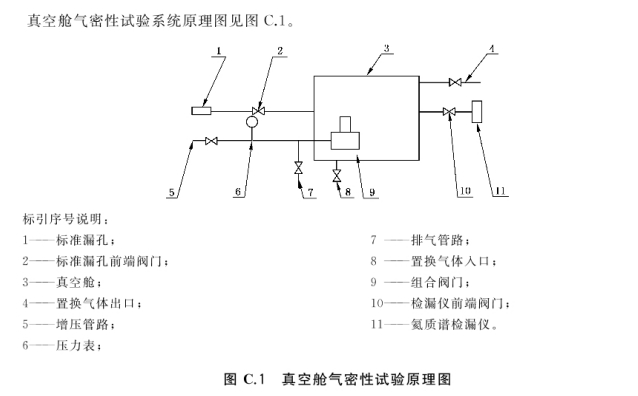

按圖C.1連接氣密性試驗系統,根據組合閥門容積選擇容積相適應的真空艙,標準漏孔應安裝在靠.近組合閥門位置。保持標準漏孔前端閥門和檢漏儀前端閥門處于關閉狀態。
2
系統校準
開始氣密性試驗前應對系統進行校準,方法如下。
a)打開檢漏儀前端閥門,啟動檢漏儀,打開標準漏孔直至氦質譜檢漏儀信號穩定。
b)將標準漏孔開啟至輸出信號穩定的時間記錄為檢測時間t小,將穩定的儀器讀數記為M2。
c)將標準漏孔關閉,待氨質諧檢漏儀讀數穩定時記錄背景讀數M。
d) 初始的系統靈敏度S.應按式(C.1)計算:
3氦泄漏檢測
3.1保持標準漏孔前端閥門關閉,啟動檢漏儀，待氨質譜檢漏儀讀數穩定時記錄背景讀數Ms。
3.2用氦氣將組合閥門增壓至試驗壓力,完成增壓后需靜置。
3.3完成靜置后開始檢測,達到檢測時間ts后.記錄儀器輸出讀數M。若輸出信號不穩定,延長檢測時間至輸出信號穩定。
檢測結果
對檢測系統進行最終校準合格后,由下述規定確定組合閥門氦泄漏率。
a)當輸出信號不改變.即M,=Ms,應記錄為“低于系統的可探測范圍”和檢測合格。.
b)當輸出信號Ms超過系統可探測范圍,應記錄為“大于系統可探測范圍”和檢測不合格。
c)當輸出信號M。發生改變(但輸出信號在可檢范圍),應按公式確定Q。
