實驗流程和設備

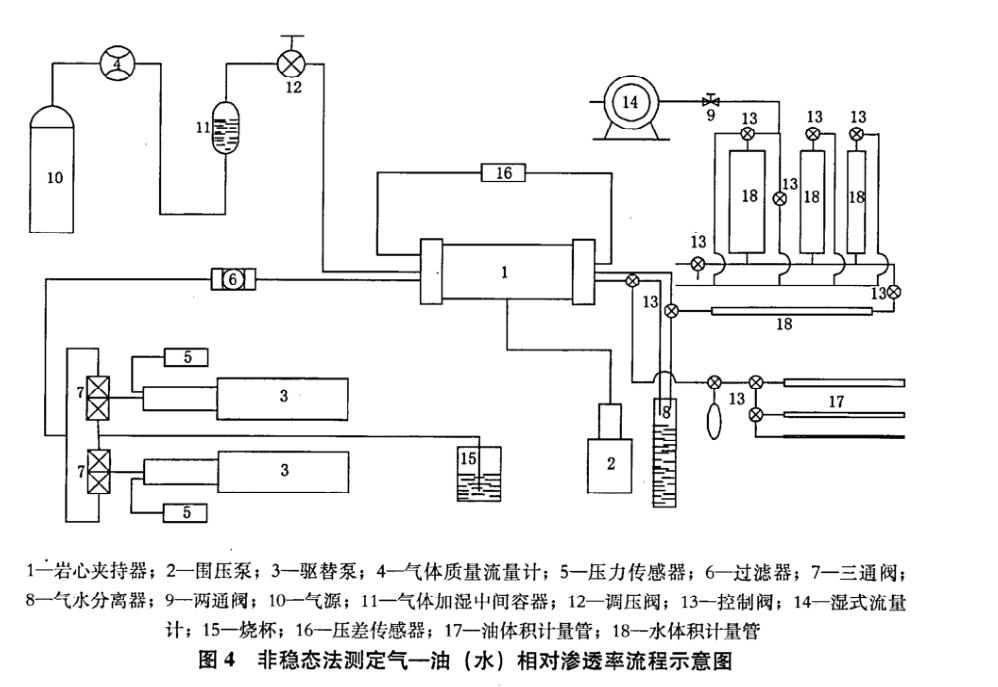

1實驗流程:非穩態法測定氣-一油（水）相對滲透率流程示意圖如圖4所示。所用設備和計量器具及其技術指標如下
a）巖心夾持器。
b)驅替泵:流量精度為1%。
c)精密壓力表或傳感器:均為0.4級。d)油體積計量管:最小分度值為0.1mL。e)氣體積計量管:最小分度值為0. 1mL。f)濕式流量計:最小分度值為0.01L。
g)氣水分離器:OrmL~10mL，分度值為0.05mL。h)天平:感量為0.001g。
i〉秒表:分度值為0.01s。j)氣壓計:分度值為0.1kPa。7.2.3 實驗步驟
1將已飽和模擬地層水的巖樣裝人巖心夾持器，用驅替泵以一定的壓力或流速使地層水通過巖樣，待驅替巖樣進出口的壓差和出口流量穩定后，連續測定三次水相滲透率，其相對誤差小于3%。此水相滲透率作為水一氣相對滲透率的基礎值。
2測定油一氣相對滲透率時用油驅水的方法建立束縛水，直至不出水為止，或油驅替倍數達到20倍孔隙體積以上，記錄驅出的水量，計算巖樣的含油飽和度和束縛水飽和度。
3測定束縛水飽和度下油相的有效滲透率，待巖樣進出口的壓差和出口流量穩定后選三個壓力點進行測定，測量值之間的相時誤差小于3%，取其算術平均值。此油相有效滲透率作為油一氣相對滲透率的基礎值。
4根據空氣滲透率、水相滲透率及束縛水條件下油的有效滲透率，選取合適的驅替壓差，初始壓差必須保證既能克服末端效應又不產生紊流，初始氣驅油（水）速度在7mL/min~30mL/min之間為宜。
5調整好出口油（水)、氣體積計量系統，開始氣驅油（水)，記錄各個時刻的驅替壓力、產油量及產氣量。
.6氣驅油（水）至殘余油（水）狀態，測定殘余狀態下氣相有效滲透率后結束實驗。
7在殘余油（水）狀態下，完成氣的有效滲透率測定后，在1/2和1/4驅替壓力下分別測定氣的有效滲透率，判斷是否產生紊流。如果低壓力下的有效滲透率高于驅替壓力下的有效滲透率的10%，則發生紊流。
|
