電纜和光纜火焰垂直蔓延試驗方法
試驗步驟
試樣
試樣應由若干根等長的電纜試樣段組成,每根試樣段的最小長度為3.5m.
試樣段的總數應滿足所有電纜試樣段所含非金屬材料標稱體積總量為7L/m.
試樣應在附錄A規定的范圍內進行選擇。
試驗前作為試樣的電纜試樣段應在(20士10)C下放置至少16h。試樣段應是干燥的。
2試樣段數量的確定
為計算試樣段的數量,應確定一根試樣段每米所含非金屬材料的體積。
應仔細截取一根不小于0.3m的電纜,其截面與電纜的軸線成直角,以便能精確測量其長度。
每種非金屬材料(包括發泡材料)的密度應采用適當方法測量,例如IEC60811-606,測得的數據保留到小數點后第2位。
應剝下試樣上的每--種非金屬材料C;并稱重。任何小于非金屬材料總質量5%的材料應假定其密度為1 kg/dm3。
如果半導電屏蔽不能從絕緣材料上剝離,可以將兩者視為一體測量質量和密度。
3試樣安裝
每個試樣段應使用金屬線(鋼線或銅線)分別固定在鋼梯的各個橫擋上。直徑50 mm及以下的電纜采用直徑0.5 mm~1.0 mm的金屬線。直徑50 mm以上的電纜使用直徑1.0 mm~2.5 mm的金屬線。
如果試樣段有彎曲的話,將所有試樣段按彎曲的方向(由于在電纜盤引起的電纜彎曲)盡可能朝試驗箱背面方向安裝。
為了實現在燃燒器下方和上方的鋼梯橫擋之間的試樣段是直的,允許將試樣段固定在比燃燒器下方的橫擋低200mm至300mm的延伸段的橫擋上。
注:目的是提高試驗的重復性和再現性。
應使用標準鋼梯,試樣應至少包括4根電纜試樣段。至少兩根電纜試樣段應安裝在鋼梯后面。

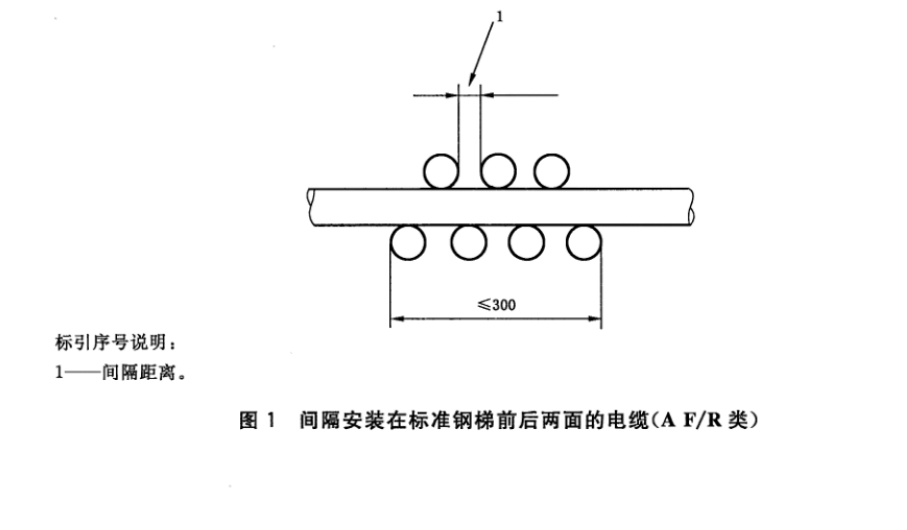

試樣需要4個以上試樣段時,相繼安裝的試樣段應交替安裝在鋼梯的前面和后面。
所有試樣段按如下安裝:
—— 一層(前面或后面)中電纜試樣段間的間隔應為0.5倍電纜直徑,但不超過20mm;
—— 單層最大寬度應為300 mm;
——試樣邊緣與鋼梯立柱內邊緣的最小距離應為50mm;
|
